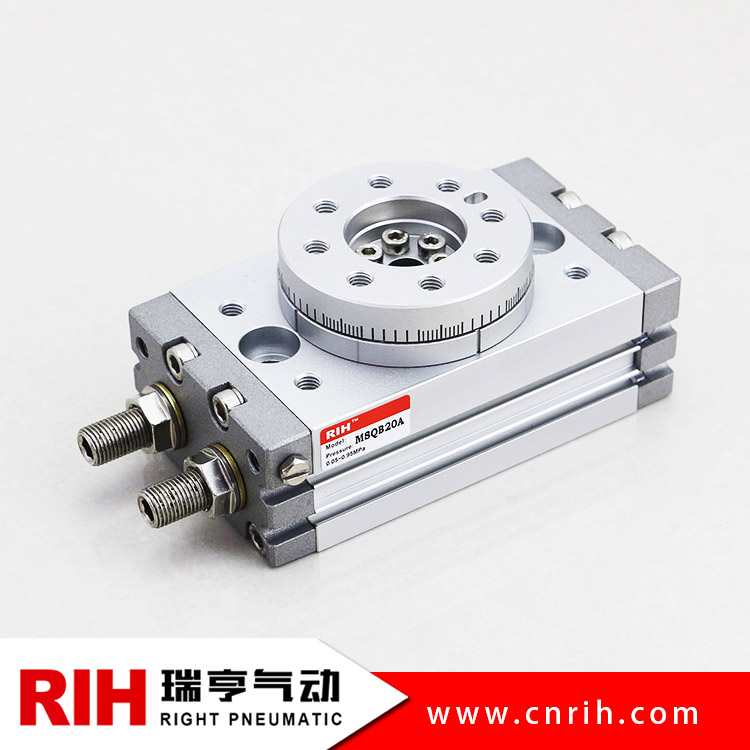

MSQB系列180度旋轉氣缸

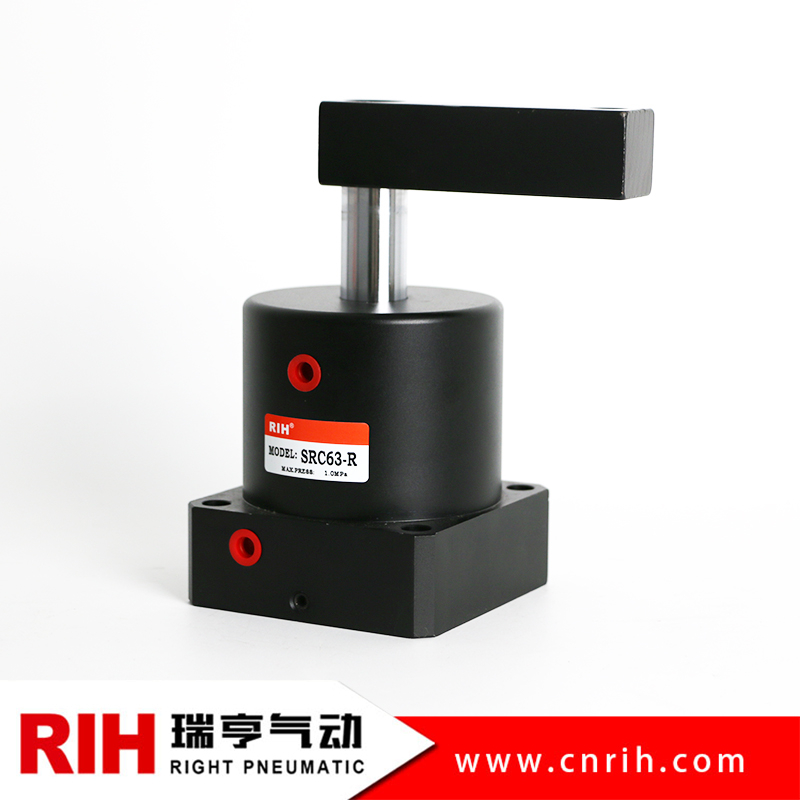

SRC系列90度轉角氣缸

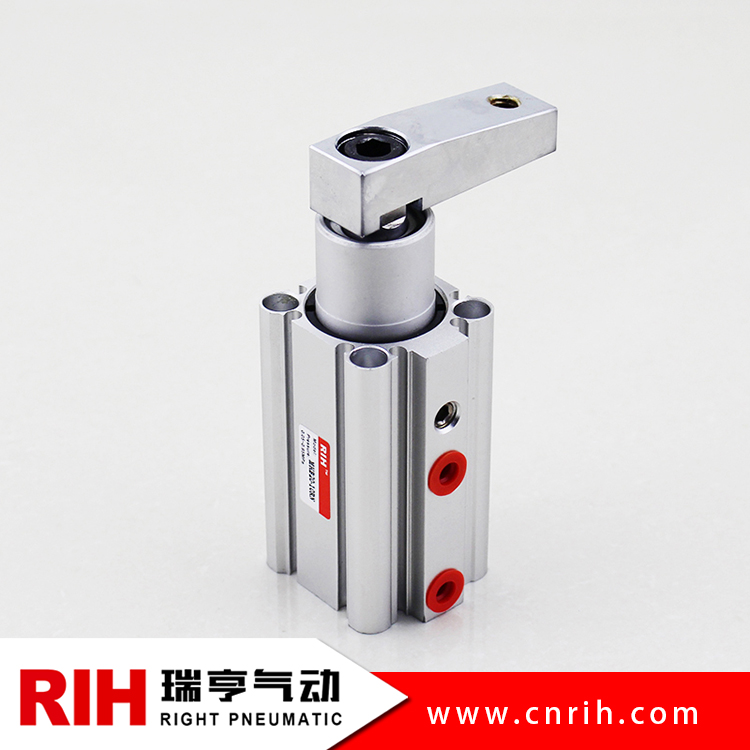

MK系列旋轉下壓夾緊氣缸

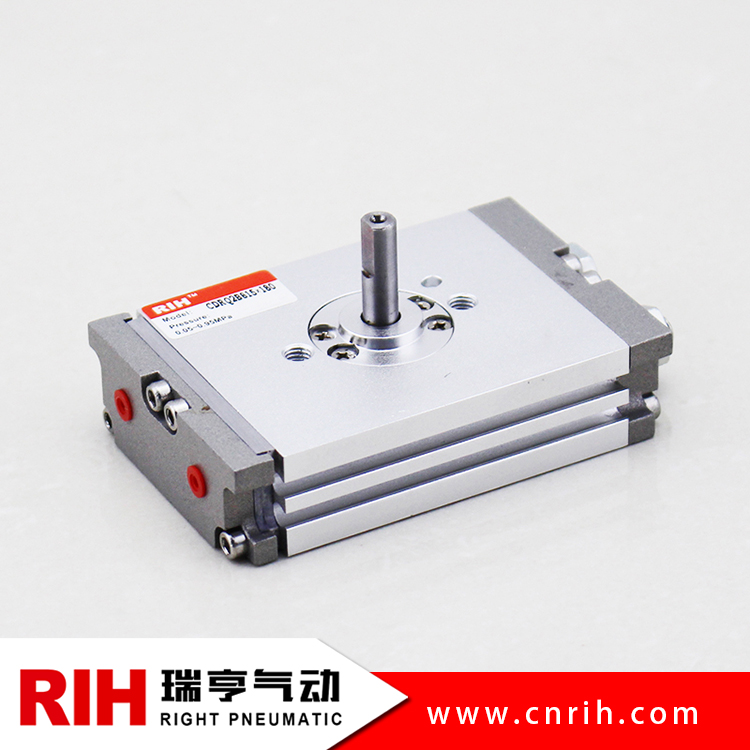

CDRQ2B系列擺動旋轉氣缸

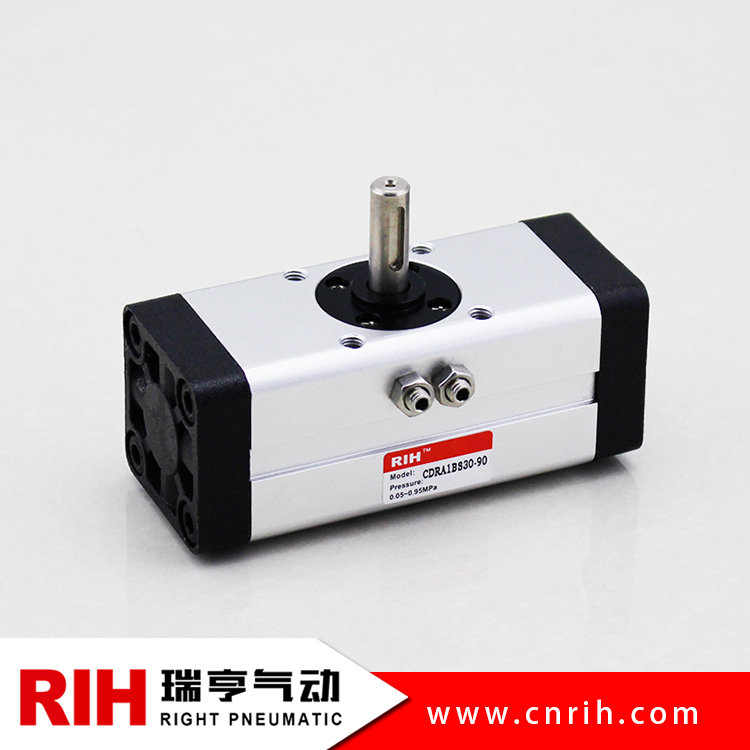

CDRA1B系列擺動氣缸

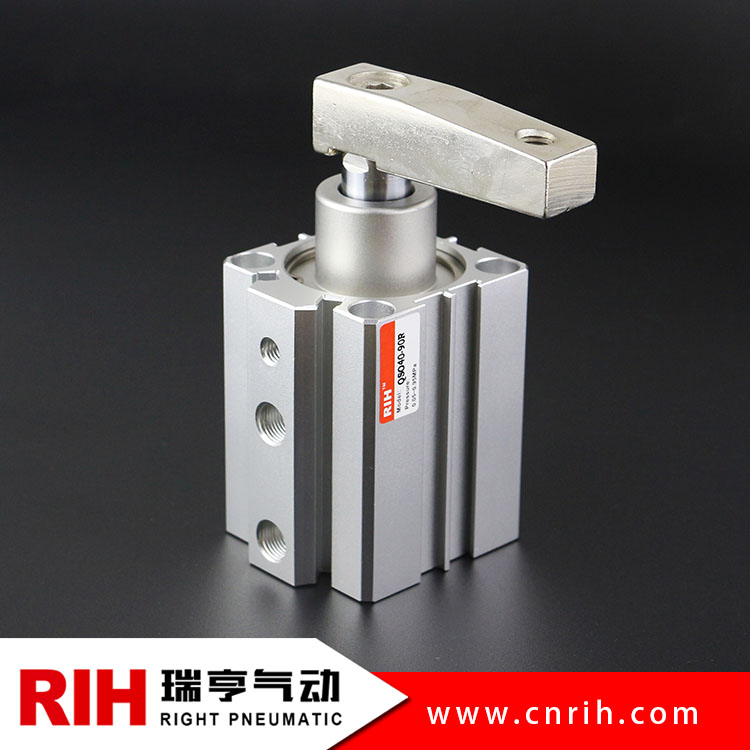

QTK零度回轉夾緊氣缸

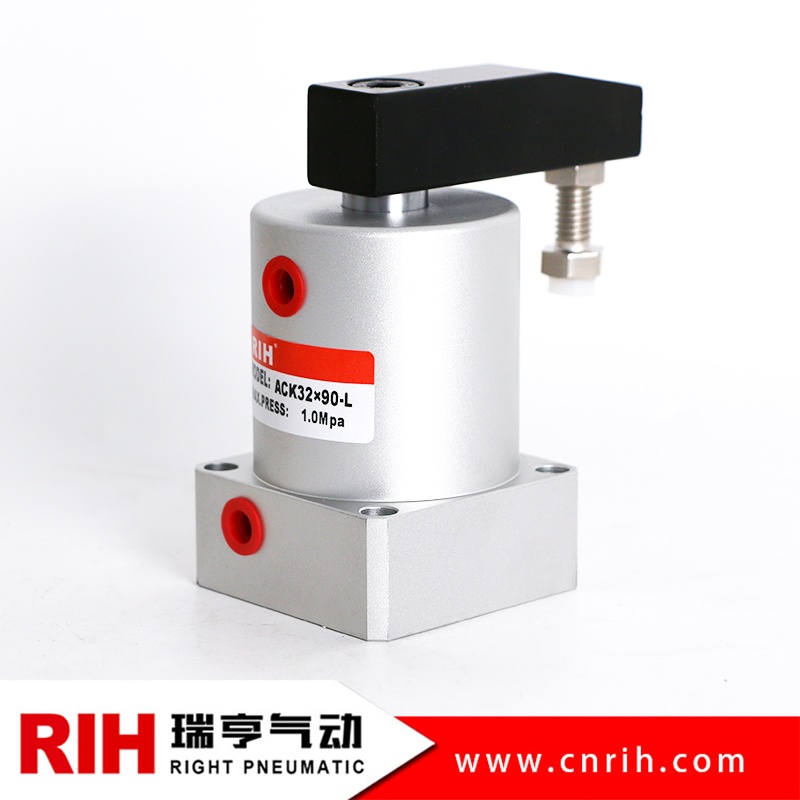

ACK系列轉角下壓氣缸
旋轉氣缸由于其較為復雜的構造、工作方式、往往被大家所不熟悉，對氣缸產品的選型存在很多疑問，特此整理分享：
旋轉氣缸是利用壓縮空氣驅動輸出軸在一定角度范圍內作往復回轉運動的氣動執行元件。用于物體的轉拉、夾緊、閥門的開閉以及機器人的手臂動作等，旋轉氣缸按照內部結構分為齒輪齒條式和葉片式兩大類。
從外表動作可以分為無行程中心角度旋轉和旋轉同時帶下壓上升行程。
平面旋轉是以某個中心點進行角度旋轉，常見的有MSQB旋轉氣缸，CR1A和CRQB等旋轉氣缸，旋轉角度從1-180度之間，**190度。通過調節螺釘進行旋轉角度的控制，也可以安裝緩沖器，運行也更加平穩。

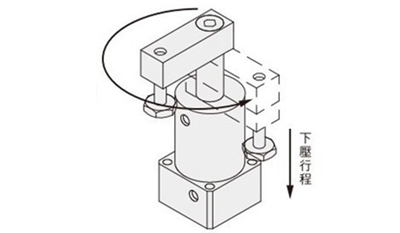

而旋轉（轉角）下壓氣缸在能夠完成角度旋轉動作的同時能繼續完成下壓夾緊工作，能重復運作。常用于高精度自動化生產車間，適合空間狹小的環境下安裝使用，常見的有SRC轉角氣缸，MK轉角氣缸，ACK轉角氣
等，壓縮空氣通過活塞桿上的旋轉槽和缸筒上的凸槽的的配合進行旋轉驅動，在角度旋轉的時候行程隨著旋轉的角度變化而變化，最后進行完成下壓工作。
